一、PCB板針腳高度測量?jī)x  JT-D120440 系列

PCB板針腳高度測量?jī)x，別稱PCB板元件針腳高度掃描儀，包括機架，所述的機架上設有X向掃描模組、Y向掃描模組、產品壓平模組和計算機，所述的X向掃描模組、Y向掃描模組分別與計算機電性連接，所述的產品壓平模組設于X向掃描模組、Y向掃描模組上方，所述的X向掃描模組相對于產品壓平模組在X軸和Z軸方向移動，所述的Y向掃描模組相對于產品壓平模組在Y軸和Z軸方向移動。

二、PCB板針腳高度測量?jī)x參數

1.量測PCB Bottom side的零件針腳高度.

2.量測方式:激光量測.

3.量測行程X向400mm*Y向300mm.

4.PCB板固定方式為可調,以適用不同規格產品.

5.量測引腳高度1.0mm-2.5mm 可調,超高報警,人工剪腳.

6.電腦編程,對于超高貼片可選擇性跳過.

7,設備外形尺寸約750*600*1500;

8,光纖自動檢測;

9,采用微精步進電機驅動;

10,采用電腦控制,鍵盤顯示器人機交互界面;

11,量測軌道寬度50mm-400mm可調.

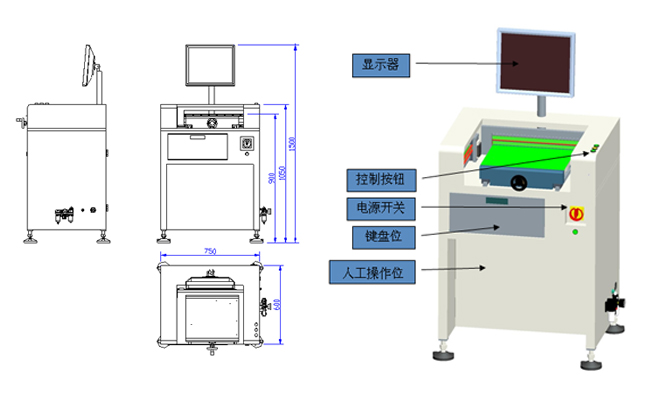

三、PCB板針腳高度測量?jī)x效果圖
